3. Grundkonstruktion

3. Grundkonstruktion

Wir achten grundsätzlich darauf, dass die Konstruktion möglichst stabil, leicht und flexibel ist. Deshalb verwenden wir für die Grundkonstruktion Eschenholz. Es ist langfaserig, hart, biegbar und dauerhaft. Für den Boden, die Wände und das Dach werden einzelne Rahmen gebaut, so können auch einzelne Teile angepasst oder wenn nötig repariert werden. die Latten (Träger) für das Dach werden gedämpft, gebogen und so in die gewünschte­ Form gebracht. die Einzelteile sind mit Schlitzzapfen Verbindungen zusammengefügt und mit Holznägeln fixiert.

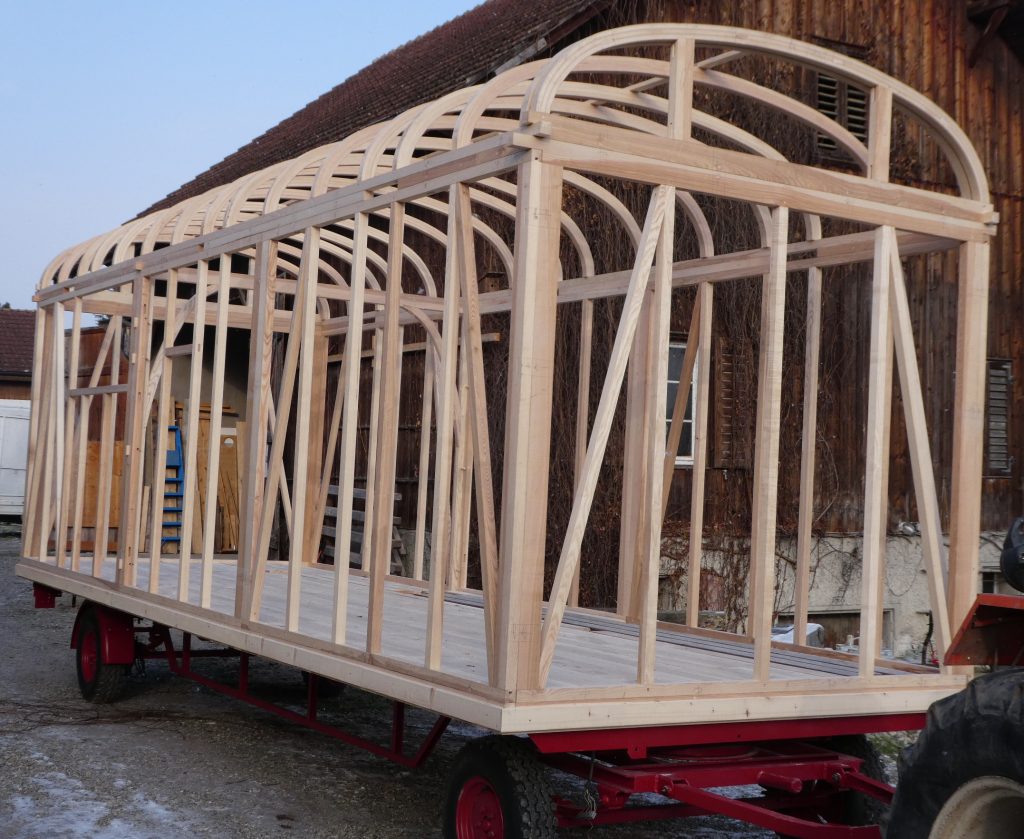

Wagen Grundkonstruktion im Aufbau

Verbindung

Grundkonstruktion Detail

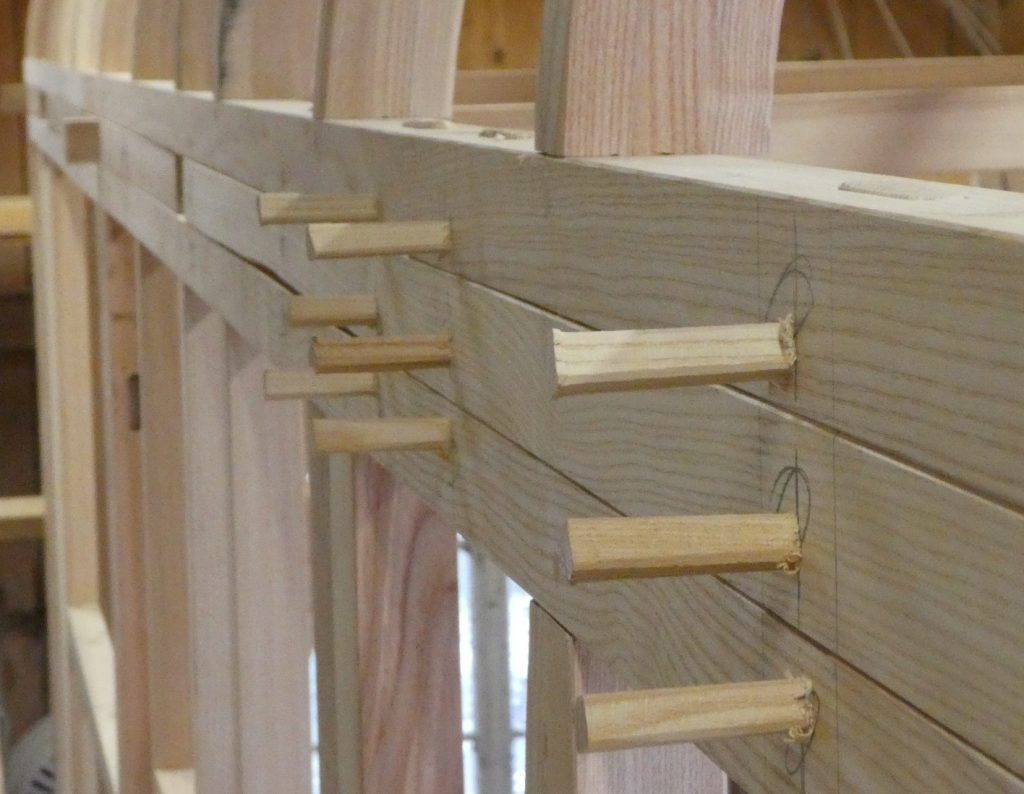

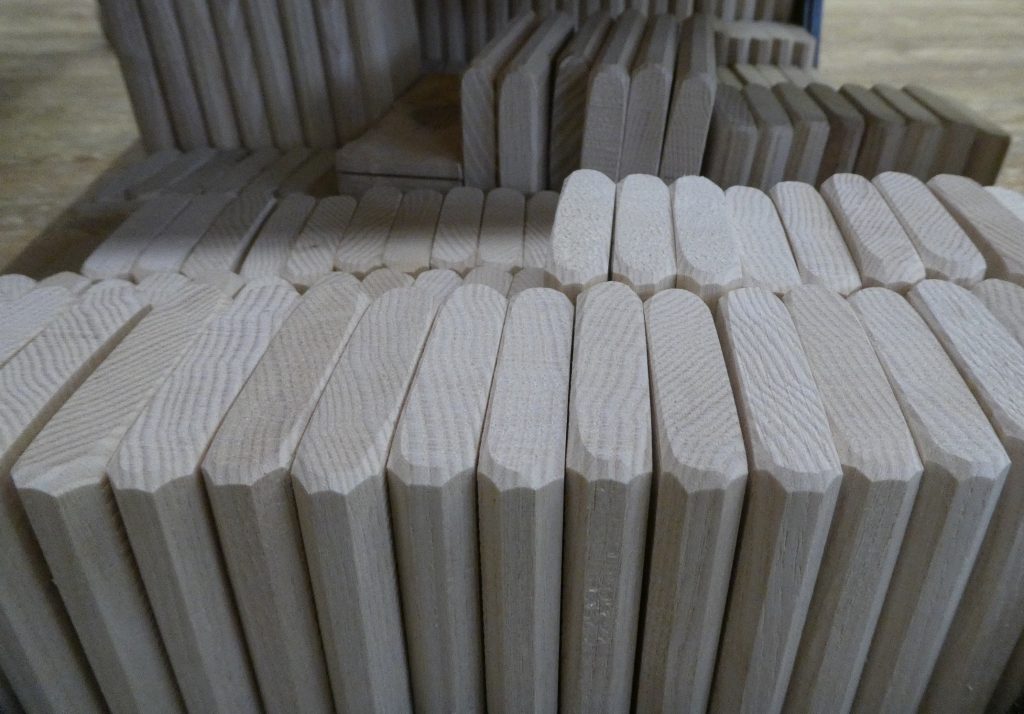

Holznägel
Verbindung mit Laschen und Holznägeln

Dachkonstruktion

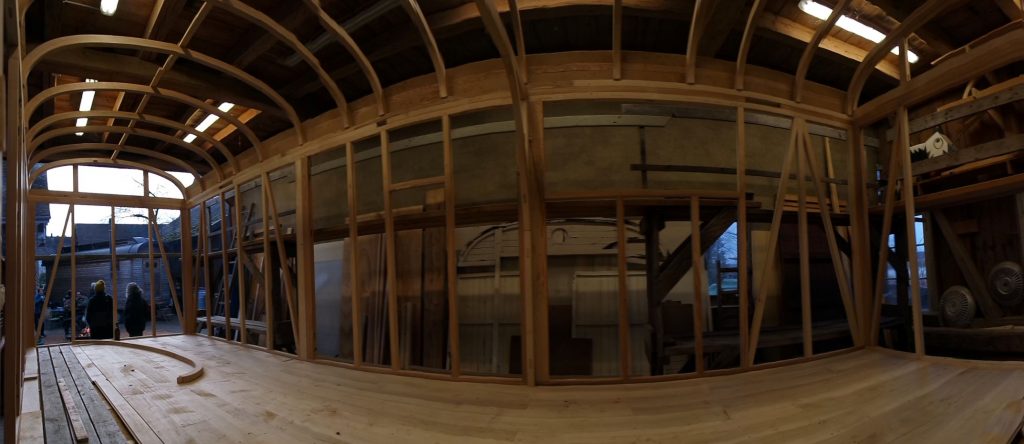

Grundkonstruktion mit Dach

Bögen

Biegerei >>


Torsionstest

10m Wagen in Schräglage. Torsionstest.
Verwindung in der Diagonale zeigt die Flexibilität der Grundkonstruktion (bis zu 50cm)
Torsionstest 7m Wagen
